CRBT455属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用
一、外形尺寸（mm）
- 内径 d：45
- 外径 D：56
- 高度 B：5
- 滚子节圆 dp：49.7
- 倒角：0.15 min
二、载荷与性能
- 径向额定动载荷 Cr：2.29 kN
- 径向额定静载荷 Cor：3.12 kN
- 重量：0.029 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

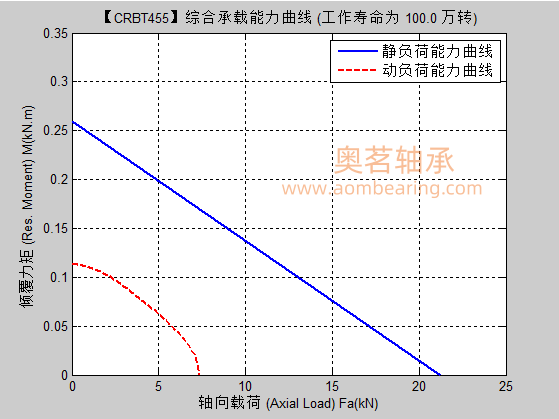

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
