CRBT805属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用
一、外形尺寸（mm）
- 内径 d：80
- 外径 D：91
- 高度 B：5
- 滚子节圆 dp：84.7
- 倒角：0.15 min
二、载荷与性能
- 径向额定动载荷 Cr：3.05 kN
- 径向额定静载荷 Cor：5.43 kN
- 重量：0.05 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

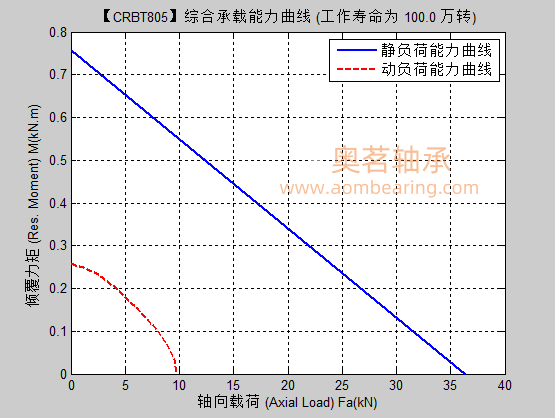

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
RAU5008属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用 一、外形尺寸（mm） - 内径 d：50- 外径 D：66- 高度 B：8- 滚子节圆 dp：57- 倒角：0.5 min 二、载荷与性能 - 径向额定动载荷 Cr：5.1 kN- 径向额定静载荷 Cor：7.19 kN- 重量：0.08 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动）-轴向载荷及倾覆力矩： 三、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，满装滚子结构，刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
2026-03-22滚动轴承失效技术术语和定义 光亮状磨损（burnishing）－具有磨光作用，使滚动轴承零件原有的加工表面呈现更为光亮的外观。 振纹（chattering）－滚道上出现的严重的高频周向波纹。 解理剥落（cleavage）－粘着磨损的特定形式，金属微小碎片被滚动体从轴承滚道上扯下。（粗化区在一个方向上感觉平滑，但在另一个方向上则有明显的粗糙感。） 腐蚀（corrosing）－金属表面上的化学反应。 开裂（crack）－材料的基体已开裂，但没有完全分离。 蠕动（creep）－轴承套圈松配合安装，并且载荷相对轴承套圈旋转时，轴承套圈在其支承面上的滑动运动。（蠕动过程中，滚辗导致内圈相对轴的转速或者外圈相对轴承座的转速存在微小差异。蠕动往往不一定总是伴随有套圈与支承面接触处的滑动。） 成坑（cratering）－因电流通过，在接触表面之间形成环形坑。 损伤（damage）－零件在制造厂制造或装配好之后。造成其功能降低的任何变化。 缺陷（defect）－轴承零件在制造厂制造或装配期间引起的材料或产品损坏。 电蚀（electrical erosion）－电流通过造成材料的移失。 变色（discolouration）burning－受热或化学反应引起的外观变化。 侵蚀（eroding）－由电蚀造成的材料移失。 失效（failure）－使轴承不能满足预定设计性能要求的缺陷或损伤。 疲劳（fatigue）－由滚动体和滚道接触区内交变应力造成的组织变化。 小片状剥落（flaking）－次表面起源型疲劳造成表面材料的缺失。 波纹状凹槽（fluting）－形成的密集、等距沟槽。 断裂（fracture）－开裂扩展至完全分离。 微动腐蚀（fretting corrosion）－零件间的微小运动所引起的氧化和变色。 粗化（frosting）－粘着磨损的特定形式，金属微小碎片被滚动体从轴承滚道上扯下。（粗化区在一个方向上感觉平滑，但在另一个方向上则有明显的粗糙感） 粘结（galling）－粘着磨损的一种。 磨光（glazing）－具有磨光作用，使滚动轴承零件原有的加工表面呈现更为光亮的外观。 发灰（grey staining）－微凸体接触处的浅表层片状剥落。 阻滞（jamming）－轴承零件间阻止正常运动障碍。 显微片状剥落（microspalling）－微凸体接触处的浅表层片状剥落。 剥离（peeling）－小片状剥落（片状剥落）的严重阶段。 麻点（pitting）－材料移失导致表面形成凹坑。 塑性变形（plastic deformation）－超过材料的屈服强度时发生的变形。 压力抛光（pressure polishing）－可改善表面外观的正常显微磨损（跑合）。 划伤（scoring）－严重的擦伤。 擦伤（scratching）－尖角物或微凸体或硬颗粒嵌入一表面或分布在两表面之间所形成的微小沟槽。 胶合（scuffing）－粘着磨损的一种 咬粘（seizing）－接触表面润滑不充分、载荷过大和温升高所引起的过度涂抹，它取决于运转速度和温度，可导致材料退火、二次淬火、开裂、摩擦焊合，严重时，还可导致轴承零件发生阻滞。 滑伤（skidding）－由于高速滑动和因载荷迅速变化而使润滑油膜破裂，在不连续表面区域出现的雾状表面损伤。 涂抹（smearing）－粘着磨损的一种。 片状剥落（spalling）－小片状剥落的后期阶段。 表面损伤（surface distress）－表面起源型疲劳。 搓板纹（washboarding）－形成的密集、等距沟槽。 磨损（wear）－在使用过程中，两个滑动接触表面或一个滚动接触表面和一个滑动接触表面的微凸体相互作用，造成材料的逐渐移失。
2026-05-25交叉圆锥滚子轴承是交叉圆柱滚子轴承的优化变形结构，核心滚动体为圆锥滚子，相邻滚子呈90°交叉排列，且圆锥滚子滚动面的延长线交点精准落在轴承回转线上。该结构设计使滚动体工作过程中实现纯滚动运动，彻底规避滚子与滚道间的相对滑动问题，相较于传统交叉圆柱滚子轴承，具备极限转速更高、摩擦力矩更小的显著优势。 为适配装配与精度调节需求，该类轴承普遍采用可拆分式结构，内圈或外圈分为上下可分离结构，便于滚子安装及轴向游隙调整。同时，轴承采用负游隙设计，无外部载荷工况下，滚道与滚动体之间已形成稳定接触应力；受载后仍可保持理想接触状态，使滚动体受力均匀，有效解决传统交叉圆柱滚子轴承滚动体滑动量大、滚道边缘硬度低、高接触应力下易剥落损坏的缺陷，大幅提升运转平稳性与使用寿命。 另外，交叉圆锥滚子轴承结构紧凑、空间利用率高、用材成本低，具备优异的抗倾覆力矩能力，可同时承受轴向力、径向力及倾覆力矩，动载荷承载性能突出，是精密机床转台的核心适配轴承。 该系列轴承将滚子十字交叉排列安装于滚道内，相邻滚子朝向相反，滚子之间配置隔离块，同时加装支撑垫片，使两列滚子可集成布置于同一狭小空间，大幅压缩轴承整体体积，实现结构紧凑化，有效节省设备安装空间与原材料成本。独特的锥形几何结构与夹角设计，轴承有效承载跨度远超自身实际宽度，在小空间布局下实现超高刚度与超高旋转精度，进一步强化了轴承的综合承载与精密运转性能。 在内部结构参数设计过程中，以降低接触区域应力、延长轴承使用寿命为核心目标，优化选取各项设计参数。其中，滚子直径对轴承整体性能影响较大，在满足装配尺寸、结构尺寸规范的前提下，优先合理增大值，是改善轴承接触应力、提升疲劳寿命的设计方案。 叉圆锥滚子轴承凭借高精度、高刚性、高转速、低摩擦、复合重载的综合性能优势，适配各类高端精密装备工况，目前已广泛应用于高速立式车床、高精度回转工作台、军工雷达设备、立式镗床、精密磨床主轴等核心领域，是高端精密机械传动系统的关键基础零部件。 结合结构设计与工作原理，交叉圆锥滚子轴承综合性能优异，应用特点如下： （1）高精度性能。产品精度等级可达P4、P2级，能够满足高端精密装备的高精度回转、定位需求，运转误差极低。 （2）超高刚性。轴承自带预载荷结构，可有效抑制工作过程中的形变与振动，提升设备整体运转稳定性。 （3）复合高承载。可同时适配轴向载荷、径向载荷及倾覆载荷等复杂受力工况，适配多场景重载工作需求。 （4）高转速特性。依托纯滚动运动形式，彻底消除滑动摩擦损耗，极限转速远优于传统交叉圆柱滚子轴承，适配高速运转工况。 （5）低摩擦特性。整体摩擦力矩显著低于交叉圆柱滚子轴承，传动损耗小、发热低，有效提升设备运行效率。
