RAU9008属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用
一、外形尺寸（mm）
- 内径 d：90
- 外径 D：106
- 高度 B：8
- 滚子节圆 dp：97
- 倒角：0.5 min
二、载荷与性能
- 径向额定动载荷 Cr：6.76 kN
- 径向额定静载荷 Cor：12.4 kN
- 重量：0.12 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

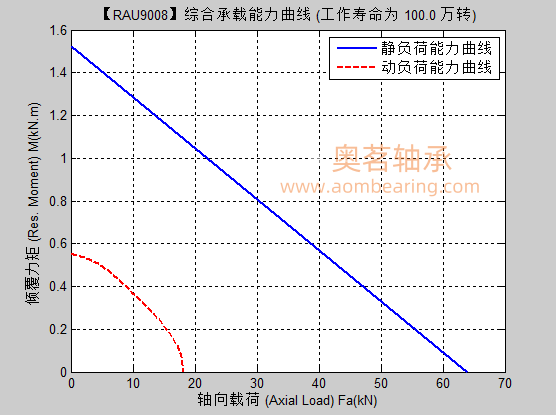

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
滚动轴承的通常结构为；：内圈、外圈、滚动体与保持架，作为滚动轴承必须具有滚动体。 如今普遍观点认为滚动轴承的实用结构与完整体系应该包含为：套圈、滚动体、保持架、密封件与润滑剂。作为能合理使用的滚动轴承必须有润滑剂及密封件，其中密封件可以安置在轴承的本体、也可以安置在轴承外部的轴系部位。 原始朴实的摩擦学的基本内容包含；：摩擦、磨损与润滑三个组成部分，对滚动轴承而言；： 摩擦—主要发生在轴承零部件之间相对运动的接触表面、轴承零部件与动密封件的密封接触部位，除外还包含轴承零部件与润滑剂（油、脂等）之间的搅拌接触摩擦。 磨损—主要发在在轴承单元内的零部件的相对运动接触部位、也包含轴承零部件与动密封件的接触密封唇口部位。 润滑—主要对滚动轴承相对运动接触部位的表面起到改善摩擦、减少磨损和摩擦热等功能作用。 由于轴承是整个轴系的旋转中心及承受负荷的主要部位，而不是单一的机械零部件，轴承与整个轴系的相关零部件有着不可分割的密切关系，轴系中的摩擦、磨损、润滑、污染等同样会直接影响轴承的正常运行及使用寿命。
2026-03-12一、密封件橡胶材料种类 橡胶类材料具有良好的耐热性和耐腐蚀性，因此橡胶材料一直在密封行业中广泛使用。尽管目前在很多领域内已被聚氨酯等其他材料替代，但橡胶仍然是密封工业中的主要使用材料。 二、常用橡胶材料的种类 橡胶类材料主要应用于滚动轴承的内、外圈密封的油封、V型密封、O型圈等单一以及组合密封件中使用。 常用密封件的橡胶种类有： （1）丁腈橡胶—NBR 丁腈橡胶是一种在丙烯腈-丁二烯基础上制成的人工橡胶，主要应用于制作油封、U型密封、V型密封等密封件。丁腈橡胶在矿物油等高压抗燃油中具有很好的抗腐蚀性，但不适合应用于芳烃溶剂（笨）酯、酮以及浓缩的酸、碱中使用。丁腈橡胶短期使用温度极限为-40℃～+120℃，物理性能见JB/T6639。 （2）氢化丁腈橡胶—NHBR 氢化丁腈橡胶是一种在丙烯腈-丁二烯基础上制成的饱和橡胶，可以在脂肪烃如丙烷、丁烷、矿物油和油脂以及硫化原油中使用。具有耐臭氧、老化、耐酸碱性能。在高温下可以应用于多种稀释的盐酸、碱和水乙二醇的混合物中。但不适合在燃料含量很高的芳香族碳氢化合物、汽油、酮和氯化烃如三氯一烯和四氯乙烯中使用。氢化丁腈橡胶短期使用温度极限为-50℃～+160℃。 （3）氟橡胶—FPM 氟橡胶是一种基于氟石（橡胶）基础上制成的人工橡胶，具有很好的耐高温、抗风化、抗氧化及抗化学腐蚀的特性。可以在矿物油、含硫润滑脂和酸气中使用。广泛用于航空、汽车等的骨架密封圈，但不适合用于无水氨、酮、酯、热水和低分子量有机酸。氟橡胶的短期使用温度极限为-30℃～+250℃。 （4）三元乙丙橡胶—EPDM 三元乙丙橡胶是一种基于乙烯、丙烯基橡胶加工而成的橡胶材料，对热水、蒸汽、清洗剂和极性有机溶剂有很好的抵抗力，并具有很好的耐风化、氧化、老化、臭氧和良好的电绝缘性能。其弹性仅次于天然橡胶，但不具有抗矿物油、动植物油的腐蚀性能。用于汽车零件、电气制品、O型圈等。三元乙丙橡胶短期使用温度极限为-57℃～+150℃。 （5）硅橡胶—VMQ 硅橡胶较其他橡胶材料其机械性能较差，所以主要用于静态密封，其具有很好的耐高、低温、耐风化、氧化、臭氧和抗老化性能及优异的透气及绝缘性能。可用于汽车、电子、医疗设、热气设备、矿物油和食品加工等行业。硅橡胶短期使用温度极限为-70℃～+300℃。 （6）热塑性橡胶 热塑性橡胶材料制作的密封材料主要用于档圈、支撑环、导向环、轴承、衬套和工程零部件。热塑性橡胶材料具有良好的耐高温和抗腐蚀性，在高速工况条件下仍能保持良好的密封效果，并能承受很高的径向负荷。 （7）纯四氟乙烯橡胶 纯四氟乙烯是在四氟乙烯的基础上制成，具有广泛的应用价值。纯四氟乙烯橡胶具有优异的抗化学腐蚀性能，只有在高温时在熔融碱金属和氟中才会被侵蚀。纯四氟乙烯橡胶易受压变形，并能吸收相对较低的压力负荷。适合于食品工业、卫生保健和制药等行业。
2026-05-24表面淬火靠改变基体材料的化学成分来实现，例如渗碳或碳氮共渗，或对给定高碳轴承钢零件的表层局部热处理。感应加热淬火或火焰淬火。采用激光束和电子束来进行热处理也是可行的，但取决于所需要的淬火深度。轴承钢的表面淬火可以形成一定的深度、高硬度、高耐磨性的表层。表层产生的高残余压应力能提高耐滚动疲劳和弯曲疲劳的能力。表层下的心部较软，且韧性好，可阻止裂纹的扩展。 （1）渗碳 渗碳剂或渗碳介质(气体、液体或固体)提供钢所吸收的扩散的碳。和淬火炉的操作一样，在渗碳过程中要遵循同样的预防措施，以减少操作损伤，减小零件变形和提高工艺的经济性。正常的渗碳温度范围是899~982°C，碳的扩散速率随温度的增加而提高。因此，在较低的渗碳温度下，更易控制硬化层深度范围。 根据所处理的合金钢，渗碳时间、温度和气氛成分决定了渗碳后的碳浓度梯度。碳含量和碳的分布影响渗碳层的硬度、残留奥氏体的含量、渗碳层的显微组织、渗碳层的硬度分布和压应力场。尽管可直接用渗碳炉对轴承零件进行淬火热处理，但一般情况下需对渗碳后的零件重新进行淬火以改善渗碳层和心部的性能，同时使用淬火夹具以减少零件变形。必须根据渗碳的钢种，调整炉内气氛的碳势，保证不至于形成大颗粒和(或)网状碳化物。像铬这样的合金元素，降低了其析碳含量，有可能形成球状碳化物。如果钢在淬火前缓慢冷却，则碳可能进一步沉淀到晶界上。这些晶界碳化物和(或)网状碳化物降低了零件的机械性能。挑选轴承材料不仅要考虑适当的表面硬度和显微组织，而且一定要兼顾心部性能以防止表层压碎。一般靠提高次表层的强度来提高抗压碎能力。因此，所选材料的横截面厚度和其淬透性应能保证心部硬度达到35~45HRC。渗碳的钢种应该是细晶粒钢，以使高温渗碳时，对晶粒长大的敏感性降至zui低限度。 从渗碳炉出炉后直接淬火有个优点，即当采用低合金钢时可以获得很硬的表面显微组织而不像含贝氏体这样的较软组织。这种热处理工艺比渗碳后重新加热、淬火(尤其是淬火前温度降到816~843°C时)所造成的零件变形要小。不利的是，这种工艺可能使零件在重载下产生塑性变形，而显微裂纹则成为疲劳的起始点。使渗碳零件的含碳量保持在共析点以下，可以减小显微裂纹。在较低的奥氏体化温度下重新加热和淬火也可减少显微裂纹。气体渗碳是滚子轴承常用的工艺，这是因为渗碳气体的流速和气氛碳势可以精确控制。炉内气氛包括二氧化碳、一氧化碳、水蒸汽、甲烷、氮气和氢气。在预定的温度下渗碳一段时间，即可达到特点的渗碳层深度。这种有效渗碳层深度(ECD)通常定义为从表面到硬度降为50HRC的远点的垂直距离。对于轴承零件而言，有效渗碳层深度通常为0.5~5mm，表层wc在0.75%~1.00%之间。为了增加渗碳零件的韧性，它们在淬火后要进行回火处理。采用冷处理工艺可以使残留奥氏体转变为马氏体，然后还需要进行附加回火处理。 （2）碳氮共渗 碳氮共渗法是一种改进的气体渗碳工艺。由于在处理氰化盐时对健康有危害和造成生态学问题，所以优先采用空气。为在高温时，产生的气氛具有一定的碳势，添加有氨水。氮和碳扩散到钢中，形成很硬的耐磨层。因为这些高硬度的碳氮共渗层事实上很浅，炉温为788~843°C范围内形成的硬化层深度约为0.07~0.75mm，所以碳氮共渗层和心部的界面很容易区分开。当零件需要很深的碳渗层时，也可获得浅碳氮共渗层的有利特性。在这种情况下，零件通常渗碳达到很深的层深，然后在碳氮共渗气氛中重新加热。 添加到渗碳气氛中的氨水分解，在工件表面形成新生氮。碳和氮不断被吸人钢的表层从而降低钢的临界冷却速度。即氮明显提高了钢的淬透性。这种特性可以使AISI1010和AISI1020这类廉价的材料，用油淬火达到所希望的高硬度，从而将热处理期间的零件变形降至zui低限度。 如果所有参数都恒定的话，碳氮共渗零件的渗层深度比渗碳零件的更均匀。因为氮降低了相变温度，所以碳氮共渗零件的残留奥氏体多于同样含碳量的渗碳零件。通过提高碳氮共渗的温度，把表面碳含量控制在wc0.70%~0.85%，在处理期间将氨气含量保持在zui低限度，以及淬火前进行扩散，可以降低残留奥氏体的高含量。碳氮共渗层的氮也可以增强抗回火性。为了提高韧性并保证58HRC以上的硬度，碳氮共渗零件在190~205°C范围内回火。 （3）感应加热表面淬火 感应加热表面淬火是将高碳低合金轴承钢零件表面快速加热到奥氏体温度范围，并由该温度直接淬火而生成马氏体的一种方法。交流电通过感应线圈或感应器，然后在线圈内部产生集中磁场。这个磁场又使置于线圈中间的零件产生感应电势。因为零件相当于一个闭合线路，所以零件中的感应电势产生电流，于是材料对感应电流的电阻起作用，结果使零件加热。 可根据频率需要来选择电源装置。过去一直采用电动发电设备提供1~10kHz中频电源来淬火，使表面形成较厚的淬火层。目前这种发电设备已被可控硅整流(SCR)变频器所替代。高频加热装置的频率范围为100~500kHz，可满足很浅表面硬化层的需要。影响感应表面淬火加热的主要因素是频率选择、功率大小、加热时间和耦合距离。 根据零件的尺寸和所需加热的深度决定频率大小。频率选择-功率大小一感应器表面每平方毫米可达到的瓦特数影响零件表面淬火深度。加热时间--将零件加热到所需温度的加热时间，对于过热和淬火深度是至关重要的因素。 耦合距离一-定义为线圈和零件表面之间的距离。 感应淬火零件通常靠喷射或浸入的方法进行冷却。喷射淬火是将带压的淬火剂通过感应器上的许多小孔或单独的淬火环喷射到零件上，浸入法是将零件从感应器中落人搅动的冷却槽中。用合成淬火剂代替水或油，就可使高碳铬轴承钢获得所需要的物理和冶金学性能。可以调整淬火剂的浓度以达到更好的淬硬性，同时将产生裂纹的可能性降至更低限度。所有表面淬火零件淬火后都要回火处理。尽管淬硬层深度可能类似于渗碳零件，但是淬 硬层和心部之间的过渡区内，硬度梯度较大。AISI52100钢轴承零件经适当的感应淬火，其硬度通常可达到65~67HRC。如果零件热处理前处于退火状态，则淬火表层区域的显微组织由细小球状碳化物和未回火的马氏体基体组成，进行断口检查时，可看到细小晶粒。 （4）火焰加热感应淬火 火焰淬火主要用在处理直径大于1m的高碳低合金钢大型套圈零件。可燃气体同氧气混合，点燃一组喷嘴，对零件的一定部位加热，同时套圈零件以固定的速度旋转通过燃烧的火焰。加热层的深度取决于零件在热源处停留的时间。旋转零件达到合适的奥氏体温度时，便用水冷却淬火。未热的心部材料仍然处于退火状态。接着必须进行回火处理，以消除应力，提高淬火零件的韧性。 从设备的角度来看，火焰淬火是花钱不多的工艺方法。它灵活简便，可有选择性地进行淬火。对于各种截面形状、壁厚的套圈，不论其如何变化，这种方法都很适用。不断改变局部加热区意味着零件旋转360°后，会出现重复加热。重复加热区造成的过度回火效应将导致软点。所以必须采取预防措施，减小重复加热区的热应力和相变应力，以防止裂纹产生。
2026-04-25
