RAU17008属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用
一、外形尺寸（mm）
- 内径 d：170
- 外径 D：186
- 高度 B：8
- 滚子节圆 dp：177
- 倒角：0.5 min
二、载荷与性能
- 径向额定动载荷 Cr：9.1 kN
- 径向额定静载荷 Cor：22.06 kN
- 重量：0.30 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

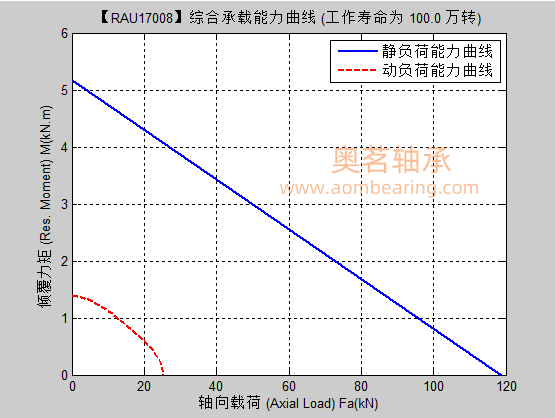

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
交叉圆柱滚子轴承的结构分为外圈分体、内圈整体;外圈整体、内圈分体和外圈内圈均为整体三种形式，滚动体为圆柱滚子，互成90°垂直排列在V型滚道中，滚子之间由隔离块隔开。这种结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各个方面的载荷。同时，由于外形尺寸被尽可能的微型化，且轴承又具有很高的刚性和旋转精度以及复合承载能力，所以适合于人形机器人、工业机器人、精密数控机床、旋旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪等场合应用。 其中RE型交叉圆柱滚子轴承规格型号命名代号的含义举例介绍： 举例：RE 50025 UU CC0 P5命名代号含义： RE——轴承结构为内圈分体、外圈整体； 500——轴承内径尺寸为500mm； 25——轴承高度为25mm； UU——密封方式为轴承双侧带密封（其中一个U为单侧带密封，无标记为不带密封）； CC0——轴承游隙为负游隙，带预压（C0为正游隙，C1为大游隙）； P5——轴承旋转精度等级为P5级（轴承旋转精度等级由低到高依次为P0/P6/P5/P4/P2）。 RE系列交叉圆柱滚子轴承主要规格型号有RE2008/RE2508/RE3010/RE3510/RE4010/RE4510/RE5013/RE6013/RE7013/RE8016/RE9016/RE10016/RE10020/RE11012/RE11015/RE11020/RE12016/RE12025/RE13015/RE13025/RE14016/RE14025/RE15013/RE15025/RE15030/RE16025/RE17020/RE18025/RE19025/RE20025/RE20030/RE20035/RE22025/RE24025/RE25025/RE25040/RE30025/RE30035/RE30040/RE40035/RE40040/RE45025/RE50025/RE50040/RE50050/RE60040/RE70045/RE80070/RE90070/RE1000110/RE1250110
2026-05-17RU445(G)UUCC0P5是高精度交叉滚子轴承（轴环），内外圈一体，带安装孔，双侧非接触密封结构，P5精度级，具有高刚性、能同时承受轴向力、径向力和倾覆力矩的特性。#工业级轴承应用 一、型号含义 - RU445：基础型号（滚子节圆直径445mm）- UU：双侧非接触式密封（防尘、防溅）- CC0：负游隙- P5：旋转精度等级- G ：内圈沉孔，外圈沉孔（沉孔方向相反） 二、关键尺寸（mm） - 内径 d：350- 外径 D：540- 宽度 B：45- 滚子节圆 dp：445- 内圈安装孔：PCD385，24×φ14贯通，沉孔φ20深13- 外圈安装孔：PCD505，24×φ14贯通，沉孔φ20深13 三、载荷与性能 - 径向额定动载荷 Cr：222 kN- 径向额定静载荷 Cor：473 kN- 重量：35.4 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动） 四、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，刚性极高（约为角接触球轴承3–4倍）- 带安装孔，安装便捷、定位精准- 非接触密封，低摩擦、低噪音、长寿命 五、典型应用 - 工业机器人关节、协作机器人、SCARA- 精密转台、中空旋转平台、DD马达- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台 六、对应型号- THK：RU445GUUCC0P5
2026-04-10磷化处理成本主要分自加工成本和外协加工费，核心取决于磷化体系（锌系/锰系）、工艺（喷淋/浸泡）、批量、膜厚、环保要求。 一、自加工：每㎡直接成本（钢铁件，2026年4月） 1.锌系磷化（涂装底层，1～5μm，常温/中温） 药剂成本（脱脂+表调+磷化+无铬钝化） 喷淋线：0.28～0.45元/㎡ 浸泡线：0.45～0.60元/㎡ 水电能耗 常温磷化：0.10～0.20元/㎡ 中温（40～60℃）：0.30～0.50元/㎡ 水洗+纯水：0.10～0.20元/㎡ 人工：0.10～0.30元/㎡ 沉渣+危废（HW17） 普通锌系：沉渣≈1.5～3g/㎡，处置费2000～3000元/吨 折合：0.03～0.09元/㎡ 无渣/低渣工艺：可降**50%+**渣量与成本 设备折旧+维护：0.10～0.25元/㎡（按3～5年折旧） 锌系磷化（自加工）综合成本： 喷淋线：≈0.8～1.5元/㎡ 浸泡线：≈1.2～2.0元/㎡ 2.锰系磷化（耐磨/冷加工，8～15μm，高温70～98℃） 药剂成本：0.8～1.5元/㎡（锰系药剂更贵、膜厚、耗药大） 能耗（高温+长时间）：0.6～1.0元/㎡ 人工+水洗+渣处理：比锌系高30%～50% 后处理（皂化+封闭）：0.3～0.6元/㎡ 锰系磷化（自加工）综合成本：≈2.5～4.0元/㎡ 二、外协加工费 按表面积计价标准： 锌系磷化（涂装底涂） 大批量简单件：15～25元/㎡ 中小批量/复杂件：25～40元/㎡ 锰系磷化（耐磨/厚膜） 常规：30～50元/㎡ 高精度/重载/盐雾要求高：50～80元/㎡ 说明：外协价已含药剂、水电、人工、环保、设备、利润、税费。 三、按重量估算 普通钢板/结构件：表面积≈0.5～0.8㎡/kg 锌系磷化自加工：≈0.5～1.5元/kg 锰系磷化自加工：≈1.5～3.0元/kg 外协锌系：≈8～25元/kg（视批量/复杂度） 四、影响成本的关键因素 温度 常温（30℃以下）：省能耗30%～50%，但药剂略贵 中温/高温：膜质量稳，但能耗、渣量、成本上升 沉渣与环保 普通磷化：渣量1.5～3g/㎡，危废处置2000～3000元/吨 低渣/无渣工艺：降本0.2～0.5元/㎡，且环保合规风险低 后处理 仅钝化：+0.2～0.4元/㎡ 皂化+涂油：+0.5～0.8元/㎡ 批量与设备 自动喷淋线：成本低、效率高 手动浸泡：成本高30%～100% 以上价格仅供参考，如有差异请以市场行情和供应商报价为准。
