RAU19013属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用
一、外形尺寸（mm）
- 内径 d：190
- 外径 D：216
- 高度 B：13
- 滚子节圆 dp：202
- 倒角：0.8min
二、载荷与性能
- 径向额定动载荷 Cr：24.9 kN
- 径向额定静载荷 Cor：51.5 kN
- 重量：0.69 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

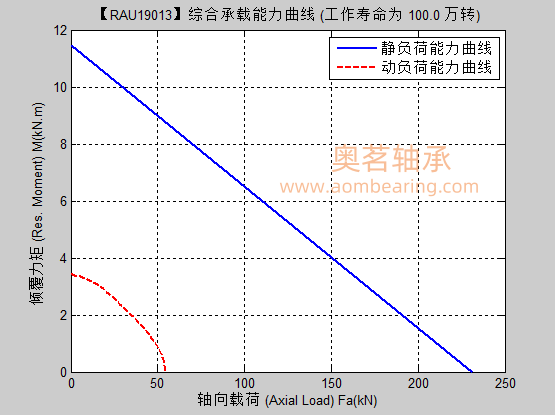

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
交叉滚子轴承RA系列的结构分为三种：（1）RA标准型：外圈分体、内圈整体；（2）RA-C型：内外圈均为整体，外圈带单一裂缝；（3）RAU型：内外圈整体，带塞子孔。该三种结构外形尺寸一致，内部结构也相同。滚动体为圆柱滚子，互成90°垂直排列在V型滚道中，滚子之间由隔离块隔开。单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各个方面的载荷。同时，由于外形尺寸被尽可能的微型化，且轴承又具有很高的刚性和旋转精度以及复合承载能力，所以适合于人形机器人、工业机器人、精密数控机床、旋旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪等场合应用。 其规格型号命名代号的含义举例介绍如下： 举例：RA 5008 UU CC0 P5命名代号含义： RA——轴承结构为内圈整体、外圈分体； 50——轴承内径尺寸为50mm； 08——轴承高度为8mm； UU——密封方式为轴承双侧带密封（其中一个U为单侧带密封，无标记为不带密封）； CC0——轴承游隙为负游隙，带预压（C0为正游隙，C1为大游隙）； P5——轴承旋转精度等级为P5级（轴承旋转精度等级由低到高依次为P0/P6/P5/P4/P2）。 RA系列交叉滚子轴承规格型号有RA5008/RA6008/RA7008/RA8008/RA9008/RA10008/RA11008/RA12008/RA13008/RA14008/RA15008/RA16013/RA17013/RA18013/RA19013/RA20013 举例：RA 6008C UU CC0 P5命名代号含义： RA-C——轴承结构为内外圈整体、外圈带裂缝； 60——轴承内径尺寸为60mm； 08——轴承高度为8mm； UU——密封方式为轴承双侧带密封（其中一个U为单侧带密封，无标记为不带密封）； CC0——轴承游隙为负游隙，带预压（C0为正游隙，C1为大游隙）； P5——轴承旋转精度等级为P5级（轴承旋转精度等级由低到高依次为P0/P6/P5/P4/P2）。 RA-C系列交叉滚子轴承规格型号有RA5008C/RA6008C/RA7008C/RA8008C/RA9008C/RA10008C/RA11008C/RA12008C/RA13008C/RA14008C/RA15008C/RA16013C/RA17013C/RA18013C/RA19013C/RA20013C 举例：RAU3005命名代号含义： RAU——轴承结构为内外圈整体、外圈带塞子孔； 30——轴承内径尺寸为30mm； 05——轴承高度为5mm； RAU系列交叉滚子轴承规格型号有RAU1005/RAU1505/RAU2005/RAU2505/RAU3005/RAU3505/RAU4005/RAU4505/RAU5005/RAU5505/RAU6005/RAU6505/RAU7005/RAU7505/RAU8005/RAU8505/RAU9005/RAU9505/RAU10005/RAU5008/RAU6008/RAU7008/RAU8008/RAU9008/RAU10008/RAU11008/RAU12008/RAU13008/RAU14008/RAU15008/RAU16008/RAU17008/RAU18008/RAU19008/RAU20008/RAU16013/RAU17013/RAU18013/RAU19013/RAU20013/RAU23013/RAU25013/RAU30013/RAU32013/RAU34013/RAU36013/RAU20020/RAU23020/RAU24020/RAU25020/RAU30020/RAU32020/RAU34020/RAU36020/RAU38020/RAU40020/RAU42020/RAU44020/RAU46020/RAU48020/RAU50020
