滚动轴承密封的形式分类和性能对比

时间:2026-05-24 浏览量:27

  从应用角度来分析,滚动轴承包含滚动体、保持架、内、外套圈、润滑脂和密封;密封是防止流体或其他介质从轴承相结合面间泄漏,同时也阻止杂物如灰尘、空气、水等侵入的轴承内部。按密封件与被密封接触部位的相对运动状态可将密封形式分为动密封与静密封两大类。

  (1)静密封

  静密封是指:密封件与被密封接触部位无相对运动的被称为静密封。静密封是依靠封闭接合面间的间隙及预压以实现密封功能。

  (2)动密封

  动密封是指:密封件与被密封接触部位有相对运动(直线移动或旋转运动)的被称为动密封。由于动密封的密封接触部位与被密封接触部位存在相对运动,所以不能单一依靠封闭接合面间的间隙及接触的紧密程度以实现密封,因为接合面封得越紧,接合表面相对运动时的摩擦阻力就越大,导致接合面发热,密封部位失效、密封功能失败。因此动密封除依靠封闭接合面间的间隙及接触的预压外,还需要依靠接合面间的流体膜的机理实施密封作用。


  图1. 滚动轴承部位的主要密封形式

  按密封件与被密封部位的接触状态可分为:接触式与非接触式两大类;

  (1)非接触式密封—是指密封部位与被密封部位之间存在间隙的一种密封形式。

  (2)接触式密封——是指密封部位与被密封部位之间不存在间隙,以轻微接触或直接接触的一种密封形式。

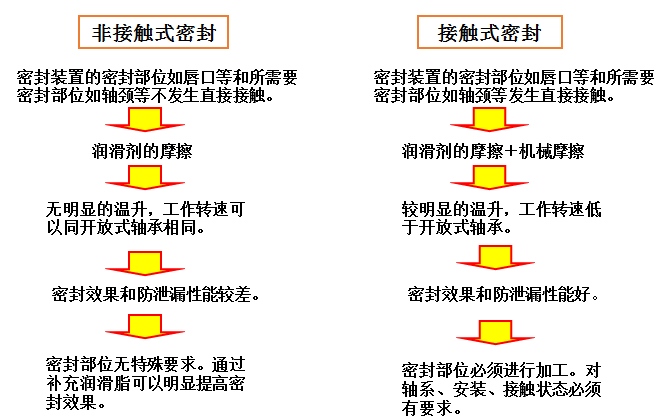

  图2.非接触式密封与接触式密封的性能比较


转盘轴承回转支承的安装保养维护指南

  一、转盘轴承的安装配合  每一套转盘轴承在安装前均应对与之相配的主机安装平面进行必要的检查,要求支承轴承的零件除应具有足够的刚度外,对连接表面还应进行机械加工并清除表面杂物和毛刺。对支承零件连接表面的技术要求应符合表1。  表1. 支承零件连接表面的技术要求  转盘轴承具有一定的轴向刚度,为保证所传递的载荷具有足够的刚度,转盘轴承必须安装在经机加工过的支承基座上,基座厚度不应低于表2所列小值,支承表面的宽度应不小于转盘轴承相应的宽度。表2. 基座厚度  二、安装指南  根据给定的拧紧力矩M,用力矩扳手按照十字交叉顺序分三步拧紧固定螺栓,同时要转动轴承,如图1。  步骤1:40%M  步骤2:70%M  步骤3:100%M  注意安装螺栓等级。  安装力只能加在要安装的轴承套圈上,不允许通过滚动体。  在安装与拆卸过程中,轴承组件不可拆分或互换。图1 安装螺栓的拧紧顺序  我公司为用户提供的每一套转盘轴承的套圈端面上均有淬火软带位置标志符号“S”,用户在安装时应将该软带位置置于非负荷区或非经常负荷区(装填塞总是位于软带处)。在安装时应先将转盘轴承径向定位后,交叉拧紧安装螺栓,并检查轴承的回转情况。为确保轴承传动平稳应在安装螺栓未拧紧之前对齿轮进行啮合检查。拧紧螺栓时应有足够的预紧力,其预紧力应为螺栓材料屈服极限的70%。安装螺栓应配用调质平垫圈而严禁使用弹簧垫圈。  转盘轴承在安装时其紧固螺栓必须达到要求的预紧负荷,各种不同螺栓直径的预紧负荷按表3的规定。表3 螺栓预紧负荷  三、转盘轴承的维护保养  安装好并投入运转的转盘轴承在连续运转100小时后,应检查安装螺栓的预紧力矩是否符合要求,以后每运转500小时重复上述检查一次。  转盘轴承安装完毕应填注适当的润滑脂,且应边充填边回转轴承以使润滑脂均匀分布。转盘轴承在工作一段时间后,不可避免地会丧失部分润滑脂,故对正常运转中的转盘轴承每间隔50~100小时后应补充润滑脂一次,对高温环境或粉尘多的工况条件下工作的转盘轴承,该周期应适当缩短一些。当机器长期停止运转封存时,也必须对其充填足够的润滑脂。

2026-05-20

RAU16013交叉滚子轴承结构特性 承载能力及倾覆刚性

RAU16013属于精度交叉滚子轴承,内外圈一体,具有高刚性、高承载,能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用  一、外形尺寸(mm) - 内径 d:160- 外径 D:186- 高度 B:13- 滚子节圆 dp:172- 倒角:0.8min 二、载荷与性能 - 径向额定动载荷 Cr:23.3 kN- 径向额定静载荷 Cor:44.9 kN- 重量:0.59 kg- 温度:-30℃~+80℃- 精度:P5(径向跳动、端面跳动)-轴向载荷及倾覆力矩: 三、结构与特点 - 交叉滚子排列,一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体,满装滚子结构,刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台

2026-04-22

RAU2008十字交叉滚子轴承高刚性 承载能力及倾覆力矩

RAU2008属于精度交叉滚子轴承,内外圈一体,滚动体为圆柱滚子,互为90°垂直排列在V型滚道中,具有高刚性、高承载,能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用  一、外形尺寸(mm) - 内径 d:20- 外径 D:36- 高度 B:8- 滚子节圆 dp:27 二、载荷与性能 - 径向额定动载荷 Cr:2.9 kN- 径向额定静载荷 Cor:2.4 kN- 重量:0.04 kg- 工作温度:-30℃~+80℃- 精度:P5(径向跳动、端面跳动)-轴向载荷及倾覆力矩: 三、结构与特点 - 交叉滚子排列,一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体,满装滚子结构,刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
