CRBT1005属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用
一、外形尺寸（mm）
- 内径 d：100
- 外径 D：111
- 高度 B：5
- 滚子节圆 dp：104.7
- 倒角：0.15 min
二、载荷与性能
- 径向额定动载荷 Cr：3.37 kN
- 径向额定静载荷 Cor：6.63 kN
- 重量：0.061 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

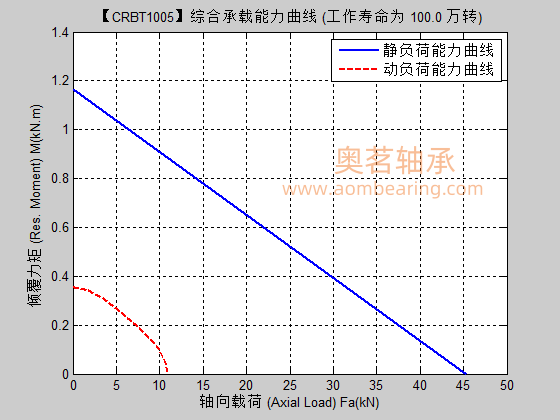

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
近年来，各种滚动轴承大都采用塑料保持架代替金属保持架。塑料保持架的优点如下: (1)由于质轻，适于高速旋转; (2)有自润滑特性，且磨损少，不易产生磨屑，易保持轴承内部洁净; (3)低噪声，适于宁静环境; (4)耐蚀性好，不会生锈; (5)抗冲击性强，经得起很大的力矩载荷; (6)易于加工成复杂形状，为提高保持架性能而选型的自由度很大。 相反，塑料保持架与金属保持架相比，其耐热性差，适用温度范围有限(通常≤120°C)。而且，会受某些化学药剂侵蚀，使用时务必注意。 聚酰胺脂树脂在塑料保持架材料中非常具有代表性，尤其是尼龙66具备了高耐热性以及机械性能而被广泛的应用。聚酰胺树脂的特点是，分子链中含有能结合氢元素的酰胺键，其浓度与氢键的存在状态将左右材料的耐热性、各种机械特性及吸水性等。尼龙66具有很高的吸水性、会引起尺寸变化、降低刚度，被视为缺点。但是用作保持架材料，吸水能提高可挠性，对滚动体需要较大锁紧量的保持架，具有防止轴承装配时保持架破损的作用。而且，可以提高韧性，有助于吸收运行冲击等优点。 尼龙添加少量纤维就显著提高强度与耐热性，根据保持架的类型或用途采用玻璃纤维增强材料，但出于保证保持架在装配时的变形量考虑，大都采用玻璃纤维含量较少的材料。 由于尼龙66在柔性工况下显示较好的性能，而被作为塑料保持架的主要材料，用途十分广泛。不过，在高温油中的苛刻工况下，往往会急剧老化变质，故而，使用时须谨慎。
2026-04-23滚动轴承是使用非常广泛的通用机械零部件，一般情况下，轴承可以根据设计的使用寿命和设备的检修周期进行定期更换，同时也可以根据轴承部位和设备的运行状态如振动、温度、运行精度等确定轴承是否能继续使用。在轴承的使用和更换中一般情况下是没有必要去追究轴承损坏的原因及剩余使用寿命，而是立足于设定轴承在可靠的运行状态下的合理更换周期和实施轴承的日常检测维护工作。 对于大型轴承、关键设备的轴承及重大的突发轴承事故或同一设备部位，多次出现的重复的轴承故障的情况下必须认真分析，找出其根本原因并提出改善措施。 轴承的故障分析是一件十分细致而复杂的工作，一个轻微损伤的轴承可以通过对轴承的损伤部位的形貌、轴承工作表面的磨损程度等进行分析，寻找出损坏的原因。而一个失效严重的轴承或因突发事故而完全损坏的轴承，往往暴露出来的只是破碎、磨损、烧坏的轴承零部件的残骸，这些损坏的表面现象往往掩盖和混淆了轴承失效的初始的真实原因。所以对轴承的重大失效及事故分析必须从轴承的工作条件（载荷、转速）、润滑、支承的整体结构（轴承的配置、配合）及损坏形式，使用计算、化验、分析等科技手段及推理的方法来判断轴承的损坏原因。 对轴承进行故障调查的相关推荐如下： －从轴承监控装置上得到运转数据、分析记录和图表； －提取润滑剂样品，以确定润滑条件； －检查轴承的外部影响环境，包括设备问题； －在安装条件下评定轴承； －标识安装位置； －拆卸轴承及零件； －标识轴承及零件； －检查轴承支承面； －评定轴承； －检查单个轴承或轴承零件； －需要时，可将上述检查项目的结果向专家汇报和咨询。 上述的调查内容都与轴承失效密切相关，都存在着导致轴承失效的可能性，因此必须进行一一认真调查分析。在上述调查的基础上，对有关项目如材料、润滑剂等进行检测化验。必要时应对轴承的选择及相关运行要素进行计算分析。这样才可能找出轴承失效或事故的真实原因。 对轴承进行的故障分析必须遵循以下原则 1.必须以事实为依证据，证实事故的性质； 2.以科学分析方法和手段证实事故的起因； 3.以合理的逻辑思维方法、推理事故发生的全过程； 4.根据分析和判断提出防止事故发生的措施； 同时事故分析的检验标准是：提出改进措施，在同一部位不再重复出现同类性质的事故。
2026-05-25保持架在滚动轴承中处于无“约束”的自由状态，为保持保持架的运行稳定性，一般对保持架采用外圈引导、内圈引导及滚动体引导三种引导形式。 1.保持架的外圈引导 以圆柱滚子轴承实体保持架外圈引导为例，保持架的外径与外圈的内挡边内径之间的间隙“S”即引导间隙就很小，而保持架内径与内圈的内外径（或滚道面）之间的间隙就显得比较大，这样保持架在旋转过程中会依附轴承的外圈档边的内径面（经过磨加工、有一定的加工要求）进行平稳运行。在运行过程中有时因游隙或滚动体与保持架“兜孔”间的磨损导致保持架中心下坠使保持架与套圈的引导面发生接触磨损。外引导的实体保持架下坠引导面发生磨损时，仅在外圈下部的外内径的表面有摩擦痕迹，而保持架外径整个圆周都有摩擦痕迹。 2.保持架的内圈引导 以圆柱滚子轴承实体保持架内圈引导为例，保持架的内径与内圈的外挡边外径之间的间隙“S”即引导间隙就很小，而保持架外径与外圈的内径之间的间隙就显得很大。在运行过程中内引导保持架也会因游隙或滚动体与保持架“兜孔”间的磨损导致保持架中心下坠使保持架与内套圈的引导面发生接触而磨损。如内引导的实体保持架下坠引导面发生磨损时，与外圈引导不同之处在于；内圈（旋转套圈）的内档边的外径有周向摩擦痕迹，同样保持架内径引导面（保持架外径面）整个圆周都有摩擦痕迹。 3.保持架滚动体引导 保持架采用滚动体引导形式可以适用于各类型滚动轴承，特别是冲压保持架结构的中、小型深沟球轴承、圆锥滚子轴承。其主要是冲压钢板保持架制造成本低的原因。由于冲压保持架钢材的硬度与耐磨性能均比实体铜保持架好，因此磨损小，几乎不会发生保持架磨损及下坠现象。但钢板冲压保持架的强度低于实体保持架，因此在承受滚动体冲击时容易发生扭曲变形。
