RAU14008属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用
一、外形尺寸（mm）
- 内径 d：140
- 外径 D：156
- 高度 B：8
- 滚子节圆 dp：147
- 倒角：0.5 min
二、载荷与性能
- 径向额定动载荷 Cr：8.33 kN
- 径向额定静载荷 Cor：19.1 kN
- 重量：0.19 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

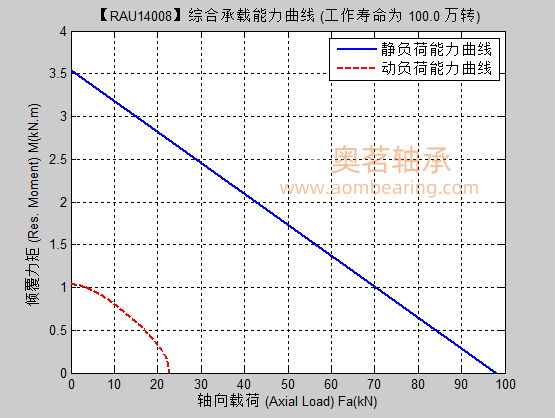

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
交叉滚子轴承RA系列的结构分为三种：（1）RA标准型：外圈分体、内圈整体；（2）RA-C型：内外圈均为整体，外圈带单一裂缝；（3）RAU型：内外圈整体，带塞子孔。该三种结构外形尺寸一致，内部结构也相同。滚动体为圆柱滚子，互成90°垂直排列在V型滚道中，滚子之间由隔离块隔开。单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各个方面的载荷。同时，由于外形尺寸被尽可能的微型化，且轴承又具有很高的刚性和旋转精度以及复合承载能力，所以适合于人形机器人、工业机器人、精密数控机床、旋旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪等场合应用。 其规格型号命名代号的含义举例介绍如下： 举例：RA 5008 UU CC0 P5命名代号含义： RA——轴承结构为内圈整体、外圈分体； 50——轴承内径尺寸为50mm； 08——轴承高度为8mm； UU——密封方式为轴承双侧带密封（其中一个U为单侧带密封，无标记为不带密封）； CC0——轴承游隙为负游隙，带预压（C0为正游隙，C1为大游隙）； P5——轴承旋转精度等级为P5级（轴承旋转精度等级由低到高依次为P0/P6/P5/P4/P2）。 RA系列交叉滚子轴承规格型号有RA5008/RA6008/RA7008/RA8008/RA9008/RA10008/RA11008/RA12008/RA13008/RA14008/RA15008/RA16013/RA17013/RA18013/RA19013/RA20013 举例：RA 6008C UU CC0 P5命名代号含义： RA-C——轴承结构为内外圈整体、外圈带裂缝； 60——轴承内径尺寸为60mm； 08——轴承高度为8mm； UU——密封方式为轴承双侧带密封（其中一个U为单侧带密封，无标记为不带密封）； CC0——轴承游隙为负游隙，带预压（C0为正游隙，C1为大游隙）； P5——轴承旋转精度等级为P5级（轴承旋转精度等级由低到高依次为P0/P6/P5/P4/P2）。 RA-C系列交叉滚子轴承规格型号有RA5008C/RA6008C/RA7008C/RA8008C/RA9008C/RA10008C/RA11008C/RA12008C/RA13008C/RA14008C/RA15008C/RA16013C/RA17013C/RA18013C/RA19013C/RA20013C 举例：RAU3005命名代号含义： RAU——轴承结构为内外圈整体、外圈带塞子孔； 30——轴承内径尺寸为30mm； 05——轴承高度为5mm； RAU系列交叉滚子轴承规格型号有RAU1005/RAU1505/RAU2005/RAU2505/RAU3005/RAU3505/RAU4005/RAU4505/RAU5005/RAU5505/RAU6005/RAU6505/RAU7005/RAU7505/RAU8005/RAU8505/RAU9005/RAU9505/RAU10005/RAU5008/RAU6008/RAU7008/RAU8008/RAU9008/RAU10008/RAU11008/RAU12008/RAU13008/RAU14008/RAU15008/RAU16008/RAU17008/RAU18008/RAU19008/RAU20008/RAU16013/RAU17013/RAU18013/RAU19013/RAU20013/RAU23013/RAU25013/RAU30013/RAU32013/RAU34013/RAU36013/RAU20020/RAU23020/RAU24020/RAU25020/RAU30020/RAU32020/RAU34020/RAU36020/RAU38020/RAU40020/RAU42020/RAU44020/RAU46020/RAU48020/RAU50020
2026-05-18在许多滚动轴承应用场合，已广泛采用聚合物尼龙(聚酰胺)66作为保持架材料，聚合物保持架与金属保持架相比在制造和使用方面具有下列优点: 1)尼龙材料的加工工艺可以一次加工出结构复杂的保持架，因此，省去了制造类似金属保持架所必须的机加工，节约了资金。 2)制造塑料保持架过程中不会存在金属保持架制造中存在碎屑这一问题，从而使清洁度提高，降低了轴承噪声。 3)尼龙材料比金属柔软，有利于保持架装配，在某些恶劣载荷条件下对轴承的运转非常有利。 4)在许多应用场合，聚合物材料良好的物理性能使保持架具有优良的工作特性，例如，低密度(减少保持架质量)，良好的化学稳定性，低摩擦和良好的阻尼性，从而降低轴承运转时的转矩和噪声。 使用聚合物的主要缺点是，由于温度、润滑剂和运转环境的影响，材料的原始性能会劣化。聚合物劣化造成强度和柔性降低，而强度和柔性在轴承运行期间对保持架的作用是非常重要的。轴承旋转引起的离心力作用于保持架上，使保持架产生径向变形。轴承运转过程中，内、外套圈的偏斜可能使保持架承受很高的应力，因此保持架强度降低可导致失效。所以，在极高工作温度、不利的润滑及其他环境因素影响条件下，必须对所用聚合物材料的劣化速率和程度进行判定。更多详细问题请咨询我们，奥茗轴承可免费提供选型指导及后期维护保养解决方法，欢迎随时联系，一起沟通探讨。
2026-03-26移动机器人/智能仓储机器人/AGV小车（AGV/AMR）应用特点以及对轴承的要求： （1）转向、爬坡、过接缝、载货不均等复杂载荷工况，受力方向时刻变化，要求轴承能够同时承受径向力、轴向力、倾覆力矩、冲击载荷、偏载； （2）AGV仓储机器人小车底盘空间狭小、结构设计紧凑，整机轻量化要求高。要求轴承设计超薄结构、小型化、法兰集成式，节省安装空间，简化整机结构。 （3）AGV/移动机器人多为低速运转，频繁转向、换向、启停、间歇工作、往复回转；要求轴承启动力矩小、回转顺畅、无卡滞、低速无爬行。 （4）低摩擦、低能耗。减少耗电，提升机器人续航，适配锂电长时间作业需求；依靠滚动摩擦、低阻力结构，降低电机负载。 （5）运行平稳、定位精度高。导航行走、精准对接货物/货架，要求轴承小游隙、回转精度高、晃动小；保证行走稳定、转向精准、对位误差小。 （6）环境适应性强，车间、仓储多粉尘、碎屑、潮湿；轴承普遍带双唇密封、防尘防潮，耐磨损、耐腐蚀，免频繁维护。 （7）高可靠性、长寿命、少维护；24小时连续作业、无人化运行；要求抗疲劳、耐冲击、长效润滑，故障率低，降低运维成本。 （8）便于安装集成、模块化；多采用法兰式、带安装孔结构，可直接螺栓固定；部分轴承集成齿圈（内齿/外齿），直接配合驱动传动，集成度高，适合批量装配。 （9）性价比要求高，批量量产设备，在满足性能前提下，优先选用四点接触球转盘轴承，可同时承受径向、双向轴向、倾覆力矩，结构紧凑、旋转灵活阻力小、运转平稳，性价比高，替代昂贵交叉滚子轴承。
