RAU15008属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承、检测仪器、医疗器械应用
一、外形尺寸（mm）
- 内径 d：150
- 外径 D：166
- 高度 B：8
- 滚子节圆 dp：157
- 倒角：0.5 min
二、载荷与性能
- 径向额定动载荷 Cr：8.82 kN
- 径向额定静载荷 Cor：20.6 kN
- 重量：0.20 kg
- 温度：-30℃～+80℃
- 精度：P5（径向跳动、端面跳动）

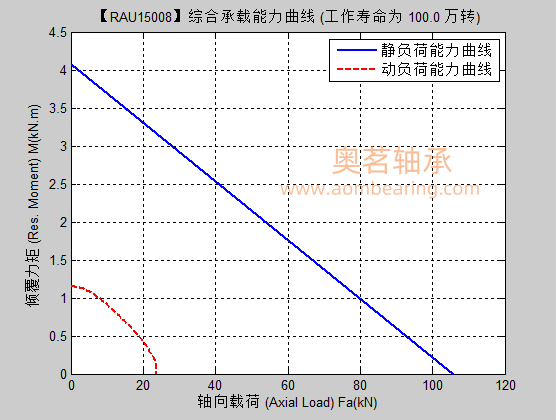

-轴向载荷及倾覆力矩：
三、结构与特点
- 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩
- 内外圈一体，满装滚子结构，刚性极高
四、典型应用
- 机器人关节、协作机器人、SCARA
- 数控分度盘、测量仪器、光学设备
- 医疗设备、半导体设备、雷达云台
一、轴系定压预压法 定压预压是利用弹簧对轴承进行预压。在定压预压时，系统的预压载荷不会因外界轴向载荷Fa的变化而变化。轴承系统的定压预紧的结构见图1。 图1. 定压预压 图2是对双列圆锥滚子轴承使用端面弹簧进行预压，在弹簧的预压下，轴承套始终压向滚动体，这就有效地防止不承受外载荷的一侧滚动体的自由状态和无载荷的打滑现象。 图2. 使用端面弹簧对双列圆锥滚子轴承实施定压预压 二、轴系定位预压法 定位预压法是一种对已调整好的套圈端面差或轴向游隙的对应位置使用定位套筒进行紧固预压的方法（图3）。定位预压的预压载荷，在轴承的运行过程中，因轴和外壳的温度差会造成的轴向的延伸差、内圈、外圈温度差而造成的径向热膨胀差及载荷而造成的变形，导致预载荷的变化。定位预压可以有效地增加轴承刚性，即定位预压对于轴承的载荷变化小。这样，轴承的轴向相对位置在使用中也不会发生变化。 常用的定位预压法： 使用定位套筒或使用已调整好的套圈端面差尺寸或轴向游隙（组合轴承）实施轴向固定预压。 图3. 定位预压 对滚动轴承实施预压是保持轴承稳定运行、提高刚性、防止空载滑动摩擦等的一项非常有效措施，可以有效提高轴承使用寿命，同时也是一项实用的轴承安装使用技术。 全能配置的角接触球轴承 图4是一种经严格制造及控制端面凸出量f的单列角接触球轴承，这类角接触球轴承可以任意配置成背对背（DB）、面对面（DF）及串联（DT）的组合形式，当在安装过程中端面凸出量f消失时，组合轴承已处于所需要的预压要求的范围内。 图4. 全能配组的角接触球轴承
2026-05-22CRBT505属于精度交叉滚子轴承，内外圈一体，具有高刚性、高承载，能同时承受轴向力、径向力和倾覆力矩的特性。#人形机器人轴承应用 一、外形尺寸（mm） - 内径 d：50- 外径 D：61- 高度 B：5- 滚子节圆 dp：54.7- 倒角：0.15 min 二、载荷与性能 - 径向额定动载荷 Cr：2.43 kN- 径向额定静载荷 Cor：3.49 kN- 重量：0.032 kg- 温度：-30℃～+80℃- 精度：P5（径向跳动、端面跳动）-轴向载荷及倾覆力矩： 三、结构与特点 - 交叉滚子排列，一个轴承可同时承受轴向力、径向力和倾覆力矩- 内外圈一体，满装滚子结构，刚性极高 四、典型应用 - 机器人关节、协作机器人、SCARA- 数控分度盘、测量仪器、光学设备- 医疗设备、半导体设备、雷达云台
2026-04-20对于接触角不等于零的推力向心轴承当其自转及公转时，滚动体将受到离心力作用的同时，还会受到惯性力矩（又称为陀螺力矩）的作用（如下图），在推力球轴承中，惯性力矩将使钢球相对套圈滚道产生回转滑动，引起滚道和滚动体擦伤。在推力向心球面滚子轴承中，由于回转力矩的作用，将使滚子倾斜，使座圈和轴圈分开。接触角越大，转速越高，惯性力矩就越大，当惯性力矩大于滚道对滚动体的摩擦力矩时，就会发生回转滑动。因此防止惯性力矩引起的回转滑动，必须增大滚动体与滚道的摩擦力矩或实施预压。 向心轴承在水平安装时，由于轴承的内部游隙的存在，轴承内存在着承载区域与空载区域。当滚动体进入承载区域时，其将与内外滚道正常接触，当滚动体进入空载区域时，滚动体将处于无“约束”状态，原则上滚动体不会与外圈滚道面接触，仅与内滚道面有滑动摩擦。但轴承处于高速旋转状态时，由于离心力的作用，滚动体会靠向外圈滚道面，并发生摩擦运动。高速轴承在设计、安装使用、润滑、散热等应该考虑滚动体的惯性力及离心力所导致的运动摩擦现象。
