轴承密封橡胶材质参数指标及检测标准整理

时间:2026-05-24 浏览量:45

  橡胶密封材料比较多,对滚动轴承所使用的密封件材料中常用的是丁腈橡胶,关于丁腈橡胶等常用橡胶类材料的物理性能指标已在我国JB/T 6639-2015标准中规定见表1

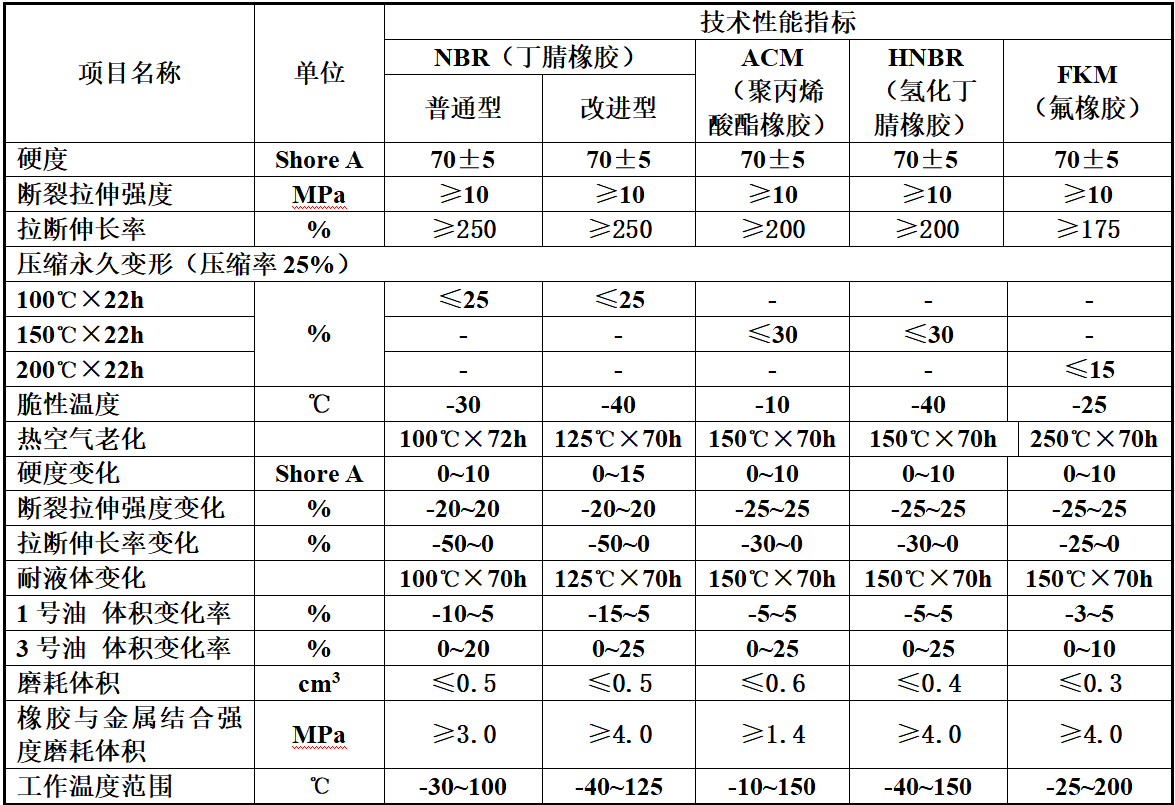

  表1.密封圈用胶类的技术性能指标(JB/T 6639-2015)


  橡胶机械性能的试验方法及对应的标准

  1)硬度:GB/T 531.1—2008硫化橡胶或热塑性橡胶压入硬度试验方法第1部分:邵氏硬度计法(邵尔硬度)

  2)断裂拉伸强度、拉断伸长率:GB/T 528—2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

  3)压缩变形:GB/T 7759—1996硫化橡胶、热塑性橡胶常温、高温和低温下压缩变形测定

  4)脆性温度:GB/T 15256—1994硫化橡胶低温脆性的测定(多试样法)

  5)热空气老化:GB/T 3512—2001硫化橡胶或热塑性橡胶热空气加速老化和耐热试验

  6)耐液体变化:GB/T 1690—2010硫化橡胶或热塑性橡胶耐液体试验方法

  7)磨耗体积:GB/T 1689—1998硫化橡胶耐磨性能的测定(用阿克隆磨耗机)

  8)磨耗体积:GB/T 11211—2009硫化橡胶或热塑性橡胶与金属粘合强度的测定二板法

  9)骨架材料:GB/T 5213—2008冷轧低碳钢板及钢带

  GB/T 13237—1991碳素结构钢冷轧薄钢板及钢带
